В конструкции современных винтовых компрессоров присутствует множество узлов, от исправности которых зависит стабильность работы всей системы. Одним из таких элементов является клапан минимального давления (КМД). Несмотря на относительно простую конструкцию, именно он отвечает за поддержание условий, необходимых для нормальной циркуляции масла и корректной работы компрессора.
На практике многие владельцы оборудования вспоминают о существовании клапана минимального давления только после появления проблем: компрессор долго набирает давление, падает производительность, увеличивается расход масла или возникают сложности при запуске установки. Между тем своевременное обслуживание этого узла позволяет избежать дорогостоящего ремонта винтового блока.
Клапан минимального давления устанавливается после маслоотделителя и выполняет сразу две важные функции: поддерживает минимально необходимое давление внутри системы для циркуляции масла и одновременно работает как обратный клапан, предотвращая возврат сжатого воздуха обратно в компрессор после остановки.
Что такое клапан минимального давления
Клапан минимального давления представляет собой механический узел, который остается закрытым до достижения заданного давления внутри масляного контура компрессора. Обычно давление открытия находится в диапазоне от 3,5 до 5 бар в зависимости от модели оборудования.
Пока необходимое давление не достигнуто, воздух не поступает в магистраль. Это позволяет системе быстро создать условия для нормальной циркуляции масла и надежной смазки подшипников и винтовой пары.
Основные функции клапана
- поддержание минимального рабочего давления внутри компрессора;
- обеспечение циркуляции масла;
- защита винтового блока от масляного голодания;
- предотвращение обратного потока воздуха;
- стабилизация работы маслоотделителя;
- обеспечение корректного запуска оборудования.
Устройство клапана минимального давления
Хотя конструкция может отличаться в зависимости от производителя, большинство клапанов включает одинаковый набор элементов.
| Элемент | Назначение |
|---|---|
| Корпус | Основа конструкции |
| Пружина | Определяет давление открытия |
| Плунжер или золотник | Открывает и перекрывает поток воздуха |
| Уплотнительные кольца | Обеспечивают герметичность |
| Направляющие элементы | Стабилизируют работу механизма |
| Седло клапана | Формирует герметичное перекрытие потока |
Как работает клапан минимального давления
После запуска компрессора давление внутри маслоотделителя начинает постепенно расти. Пока оно не достигнет заданного значения, клапан остается закрытым. После достижения необходимого уровня пружина преодолевается давлением воздуха, клапан открывается и начинает пропускать воздух в систему потребителя.
После остановки компрессора клапан вновь закрывается, предотвращая возврат воздуха из ресивера и магистрали обратно в компрессор.
Признаки неисправности
Износ элементов клапана происходит постепенно, поэтому важно обращать внимание на косвенные признаки.
- компрессор медленно выходит на рабочий режим;
- наблюдается падение давления;
- увеличивается расход масла;
- возникают проблемы с запуском;
- давление в системе нестабильно;
- воздух возвращается в компрессор после остановки.
Почему выходит из строя клапан
Причин может быть несколько, и далеко не всегда требуется замена узла целиком.
- Износ уплотнений.
- Усталость пружины.
- Загрязнение маслом и продуктами износа.
- Повреждение седла клапана.
- Нарушение регламентов обслуживания.
- Использование некачественного масла.

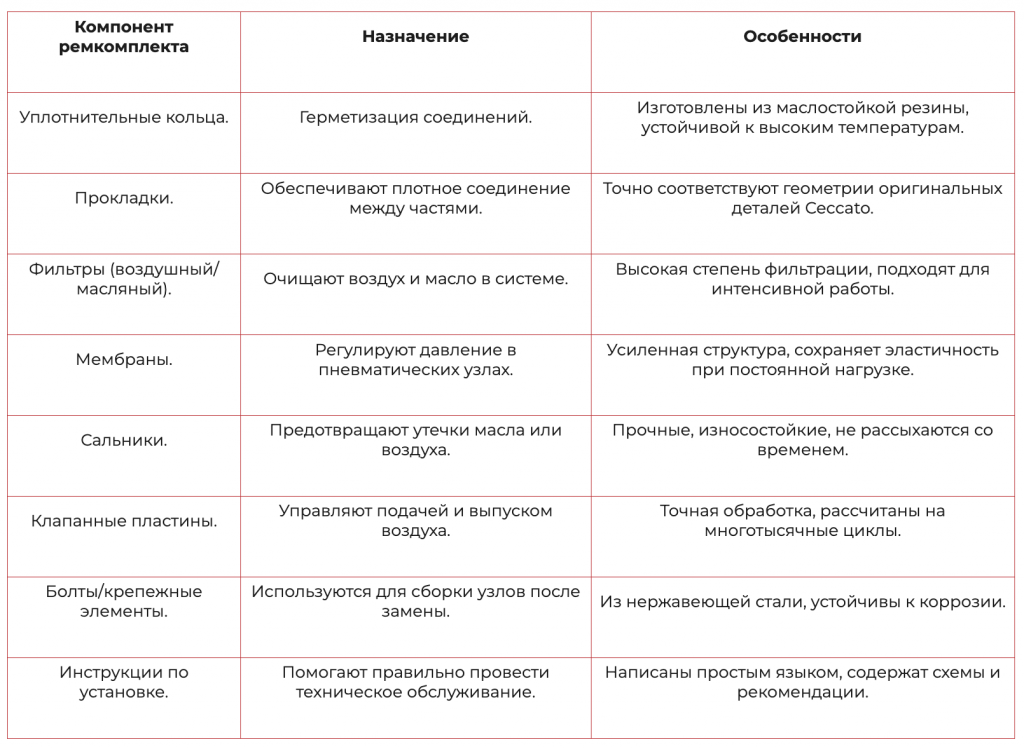

Что входит в ремкомплект
Во многих случаях достаточно заменить изношенные детали. Для этого используются специальные ремкомплекты https://macunak.by/podborki/remkomplektyi-ceccato клапана минимального давления. Обычно в них входят наиболее подверженные износу элементы.
| Деталь | Назначение |
|---|---|
| Уплотнительные кольца | Восстановление герметичности |
| Пружины | Восстановление давления открытия |
| Плунжеры | Замена изношенных подвижных частей |
| Направляющие | Стабилизация движения клапана |
| Седла | Обеспечение плотного закрытия |
| Прокладки | Герметизация соединений |
Когда достаточно ремкомплекта
Ремонт экономически оправдан в большинстве случаев, если корпус клапана не имеет механических повреждений.
- изношены только уплотнения;
- ослабла пружина;
- появились внутренние утечки;
- наблюдается нестабильное открытие клапана;
- отсутствуют трещины корпуса.
Когда требуется замена клапана целиком
- поврежден корпус;
- изношено посадочное место;
- обнаружены трещины;
- деформированы основные элементы конструкции.
Периодичность обслуживания
Интервал зависит от производителя компрессора, режима работы и качества обслуживания. Для большинства промышленных установок ревизию клапана минимального давления рекомендуют проводить одновременно с плановым техническим обслуживанием компрессора. Некоторые производители рекомендуют замену ремкомплекта примерно каждые 8000 часов наработки.
Как продлить срок службы клапана
- использовать рекомендованное масло;
- своевременно менять сепараторы и фильтры;
- контролировать температуру работы компрессора;
- не допускать попадания загрязнений в систему;
- соблюдать регламент технического обслуживания.
Часто задаваемые вопросы
Можно ли эксплуатировать компрессор с неисправным клапаном?
Технически возможно, но это повышает риск ускоренного износа винтового блока и ухудшает эффективность работы оборудования.
Всегда ли нужен новый клапан?
Нет. Во многих случаях достаточно заменить изношенные детали из ремкомплекта.
Какая деталь изнашивается чаще всего?
Наиболее часто требуют замены уплотнительные кольца и пружины.
Можно ли подобрать универсальный ремкомплект?
Нет. Ремкомплект должен соответствовать конкретной модели клапана и компрессора.
Заключение
Клапан минимального давления играет критически важную роль в работе винтового компрессора. Именно он обеспечивает условия для нормальной циркуляции масла, защищает оборудование при запуске и предотвращает обратный поток воздуха. В большинстве случаев неисправности устраняются заменой ремкомплекта, что значительно дешевле покупки нового узла. Регулярная диагностика и своевременное обслуживание позволяют существенно продлить срок службы компрессорного оборудования и избежать незапланированных простоев производства.
